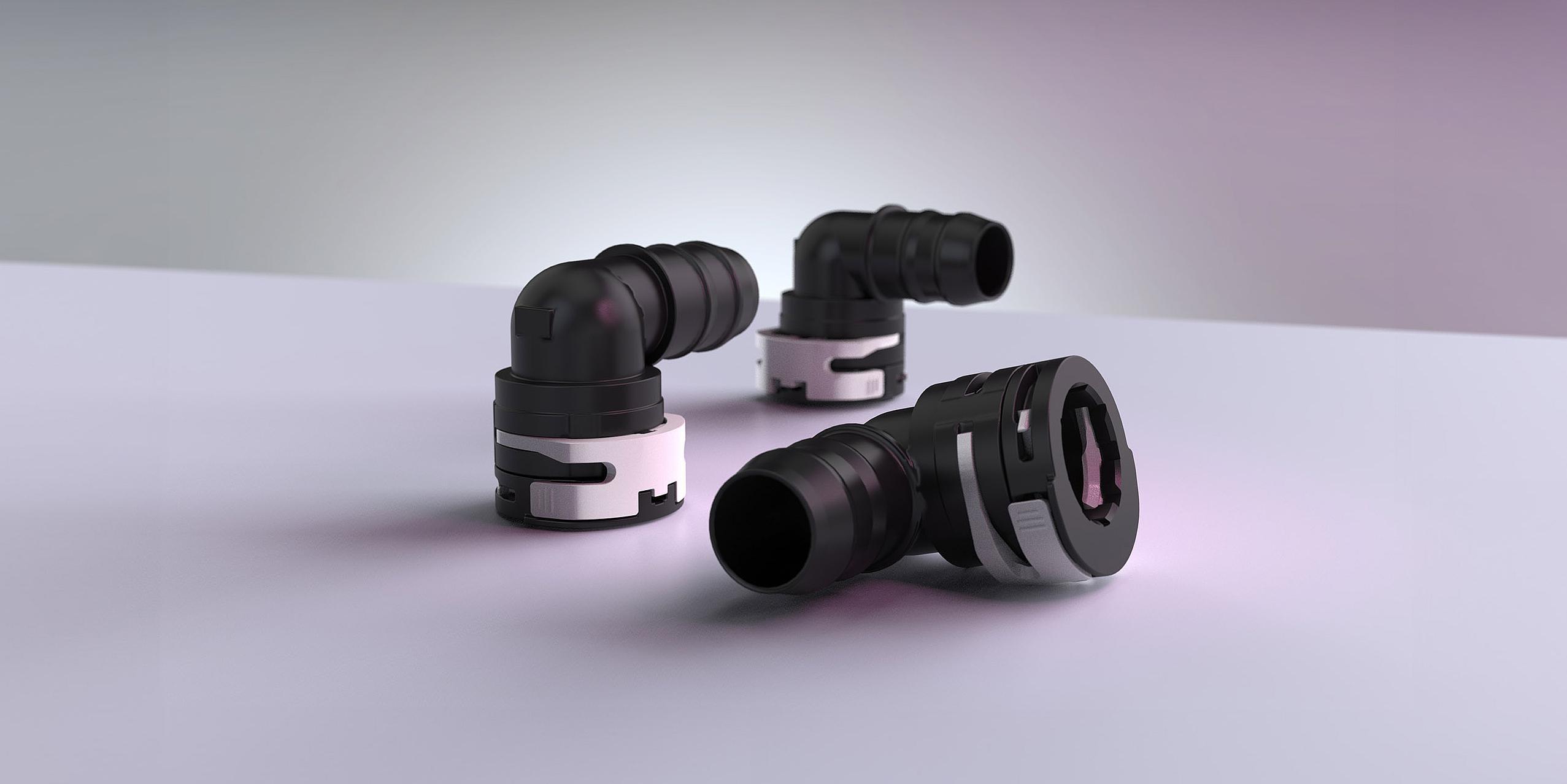

Stecksystem 272
VOSS Stecksysteme 272 ist eine funktionsoptimierte Version des millionenfach verkauften Stecksystems 270. Auch diese Steckkupplungen ermöglichen eine schnelle und sichere Verbindung von Kühlmittelleitungen, insbesondere im Thermomanagement von Elektrofahrzeugen und in Energiespeichersystemen.
Best in Class mit besonderer Funktionssicherheit in der Montage
Wie VOSS Stecksystem 270 bietet System 272 platzsparendes Design, hohe Montagesicherheit und einfache Handhabung in Thermomanagementsystemen, in denen Kupplungen für Male-Anschlüsse eingesetzt werden sollen, z. B. an filigranen Kühlplatten für Batteriesysteme.
Die besondere Funktionssicherheit erreicht das System durch die Autolatch-Funktion, die ein automatisches Einrasten des Halteelements bei erfolgreichem Steckvorgang bewirkt. Damit ist eine noch schnellere und 100 % sichere Montage möglich.
Produktvorteile
- Sehr geringe Bauhöhe
- Robustes Design
- Steckkraftreduzierung durch neuartige O-Ring-Führung (Baugrößen S16-S32)
- Selbstverriegelnd: schnelle und 100 % sichere Montage durch Autolatch-Funktion
- Optional mit sichtbaren Steckindikatoren erhältlich
- Lösen des Steckers unter Druck durch druckverriegeltes Halteelement nicht möglich
- Halteelement für leichten Zugriff in vier verschiedenen Positionen lieferbar
- Einhändige, werkzeuggebundene oder werkzeugfreie Demontage
- Wiederverwendbar mit identischer Stecksicherheit
- Übernahme millionenfach bewährter Komponenten von Stecksystem 270
- Verwendung von Rezyklaten und bio-basierten Werkstoffen
- 3D-Datamatrixcode integrierbar
Technische Daten
Anbindung
Kupplungen für die Dorn-Anbindung von Kunststoffrohren
Werkstoff des Steckerkörpers
Kunststoff
Anschlusskontur
Nach VOSS Norm
Größen
Nenngrößen S6, S10 und S14, größere auf Anfrage
Betriebsdruck
Max. 2 bar
Temperaturbereich
-40 °C bis +85 °C
Anwendungsbeispiele
Mit noch einmal erhöhter Funktionssicherheit in der Montage erfüllt VOSS Stecksystem 272 in besonderem Maße die Anforderungen an sichere und einfache Verbindungen im Thermomanagement von Elektrofahrzeugen und Energiespeichersystemen.
Pkw und leichte Nutzfahrzeuge
Steckkupplungen für Kühlmittelleitungen in Batteriesystemen (z. B. von Elektrofahrzeugen), als Element in einbaufertigen Kühlmittelleitungen und -modulen
Lkw und Busse
Steckkupplungen für Kühlmittelleitungen in Batteriesystemen (z. B. in Wasserstoffanwendungen), als Element in einbaufertigen Kühlmittelleitungen und -modulen
Batterie-Energiespeichersysteme (BESS)
Steckkupplungen für Leitungen und Module zur Flüssigkeitskühlung
