Stecksystem 249 ^LB

Die Anschlüsse der Verbindungen von Rücklaufleitungen („Leckölleitungen“) in Common-Rail-Systemen sind mit dem Design des Herstellers im Prinzip vorgegeben. Die Kupplungen von Stecksystem 249 ^LB eignen sich für Anschlusskonturen nach Bosch-Spezifikation.

Große Performance im kleinen Maßstab im Format 249LB

Dichtheit, Druck- und Temperaturbeständigkeit. Auch kleine Stecksysteme müssen das können, wenn sie in der Nähe des Motors eingesetzt werden wollen. VOSS Stecksystem 249^LB kann das alles in besonderem Maße. Es gewährleistet den schnellen und sicheren Anschluss von Kunststoffrohren oder Schläuchen. Die Demontage kann manuell oder mit einem Werkzeug erfolgen. Die Anschlusskontur besteht aus Metall. Ihr Design ist mit der Bosch-Spezifikation vorgegeben.

VOSS Stecksystem 249LB

Produktvorteile

Schnelle und sichere Verbindung von Rücklaufleitungen in Common-Rail-Kraftstoffsystemen
Sehr geringe Bauhöhe
Manuell oder mit Werkzeug demontierbar
Einbaufertige Leitungen auf Anfrage

Jetzt beraten lassen

Technische Daten

Leitungsanbindung
Dornanbindung von Kunststoffrohren oder Schlauchanbindung über Schlauchanschluss

Formen
Winkel- und T-Steckkupplungen

Werkstoff des Kupplungskörpers
Kunststoff

Anschlusskontur
Aus Metall, nach Bosch-Spezifikation

Größe
Nenngröße 6,9

Betriebsdruck
Max. 16 bar

Druckanwendung
Für Überdruck ausgelegt

Temperaturbereich
-30 °C bis +125 °C

Allumfassende Produktinformationen

Anwendungsbeispiele

VOSS Stecksystem 249^LB wird in Common-Rail-Kraftstoffsystemen verwendet, in denen Anschlusskonturen nach Bosch-Spezifikation eingesetzt werden.

PKW und leichte Nutzfahrzeuge

Sicheres Stecksystem auf kleinstem Bauraum für Leckölleitungen

Zu den Anwendungen PKW

Auto auf Straße

Passende Produkte

ir denken ganzheitlich. Neben Verbindungssystemen bietet VOSS unbegrenzte Möglichkeiten mit maßgeschneiderten einbaufertigen Leitungen.

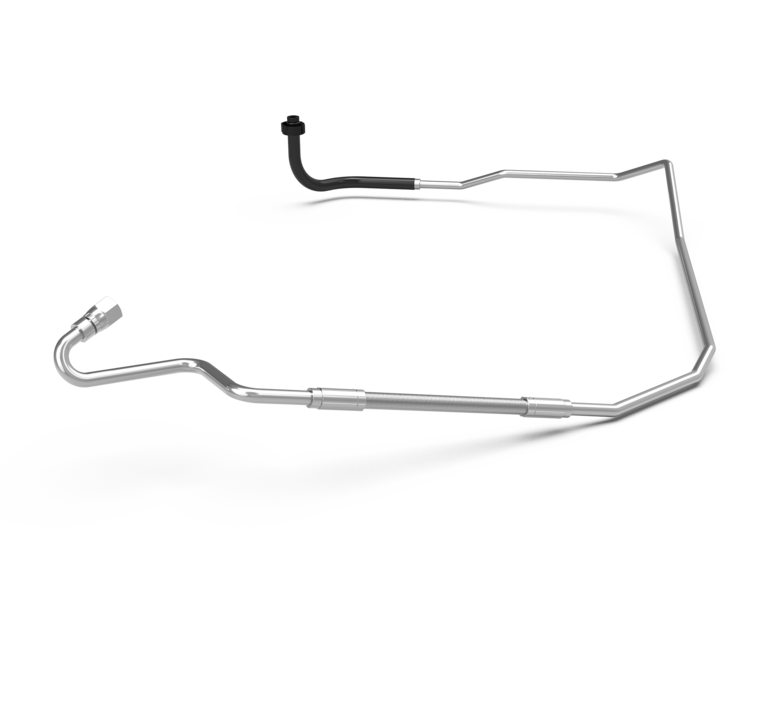

Kraftstoffleitungen
