Druckregeleinheit

Unser maßgeschneidertes, modulares Ventil ist speziell für die Regulierung des Drucks von Wasserstoff in Brennstoffzellen und Wasserstoffverbrennungsmotoren entwickelt. Es bietet eine zuverlässige Lösung für die sichere und effiziente Steuerung des Wasserstoffflusses und lässt sich flexibel an unterschiedliche Anforderungen anpassen.

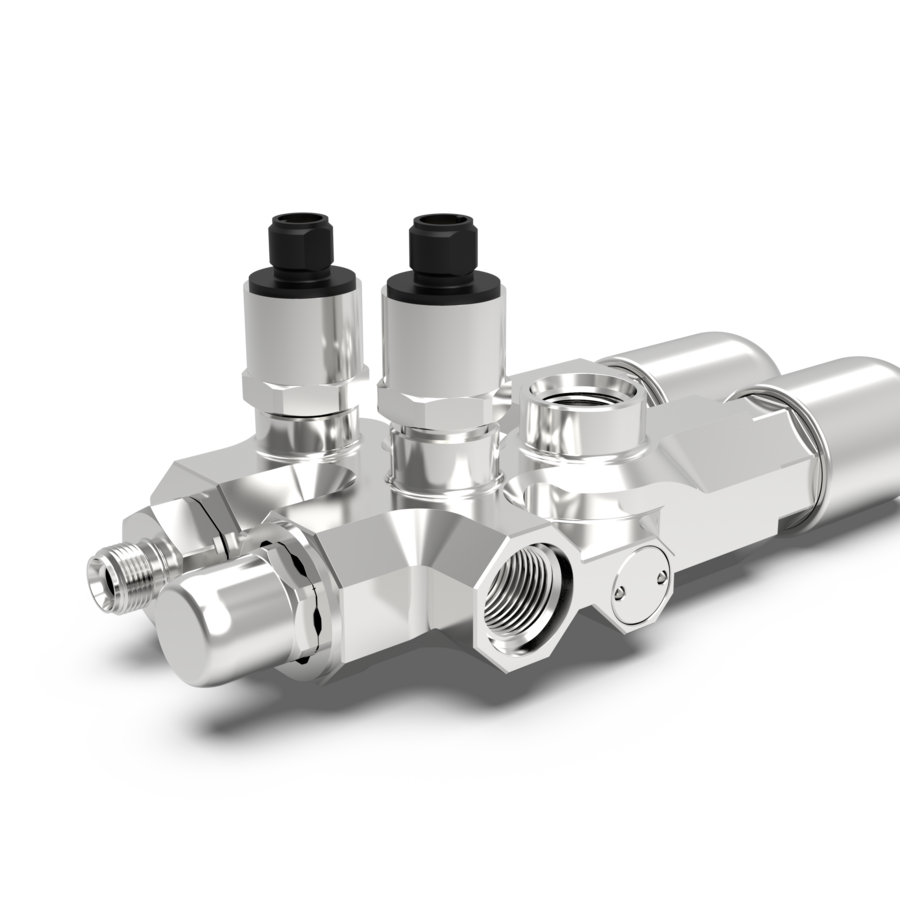

Modulares Druckregelventil für Druckwasserstoff

Mit der Erfahrung aus der ersten Generation von 700bar Edelstahlventilen positioniert sich VOSS als Vorreiter im Wasserstoffsektor.

Die neue, modular aufgebaute Ventilfamilie wurde speziell für Anwendungen im kommerziellen Fahrzeugsektor entwickelt, die hohe Durchflussraten erfordern (Hydrogen Commercial Flowrate). Die Ventile bieten maßgeschneiderte Lösungen für die effiziente Regulierung des Drucks und lassen sich flexibel konfigurieren, um optimal an unterschiedliche Bedürfnisse angepasst zu werden.

Produktvorteile


- Entwickelt für hohe Durchflussraten (Hydrogen Commercial Flowrate)

- Internationales Produktdesign Integration führender Standards (GB-T, ISO, EC-R134, ANSI HGV 3.1)

- Vollständiger gasdynamischer Digitaler Zwilling verfügbar

- Austauschbare Filter mit geringem Druckverlust

- Einstellbarer Ausgangsdruck

- Anpassbarer Regeltrim

- Pressure Refief Valve auch als Einzelprodukt verfügbar

Technische Daten

Realisierung verschiedener Ausgangsdrücke der Regeleinheit bzw. Aktivierungsdrücke des Druckbegrenzungsventils

Materialien
Aluminium, Edelstahl, PEEK, POM, Messing

Temperaturbereich
-40 °C bis +85 °C

Massenstrom
6 g/s, bei P=30 bar

Gewicht
ca. 3000 g

Abmaße
88 x 78 x 184 mm

Niederdruckseite inkl. Druckbegrenzungsventil
- Sensor-Messbereich: 0-25 bar
- Nenndruck:  8-25 bar +/-1,5 bar
- Anschluss: VOSSLok40 MM12 (metallisch dichtend)
- Auslösedruck Sicherheitseinrichtung PRV: 10-30 +/-1,5 bar

Hochdruckseite
- Sensor-Messbereich: 0-1000 bar
- Nenndruck: 700 bar/15 °C
(maximaler Arbeitsdruck 875 bar/85 °C)
- Anschluss: VOSSLok40 MM08 (metallisch dichtend)

Allumfassende Produktinformationen

Anwendungsbeispiele

Setzen Sie auf Innovation und Sicherheit mit unseren Ventilen für Wasserstoffanwendungen.

Lkw und Busse

Modular aufgebaute Ventilfamilie für Lkw und Busse mit hohen Durchflussraten

LKW auf Straße

Passende Produkte

Wir denken ganzheitlich. Neben Ventilen bietet VOSS unbegrenzte Möglichkeiten mit maßgeschneiderten einbaufertigen Leitungen.

Sie sind auf der Suche nach Ventilen für Wasserstoffanwendungen?

Profitieren Sie von unserer Systemkompetenz.
