Dichtkegelverschraubung VOSS DKO
Die VOSS Dichtkegelverschraubung bietet maximale Sicherheit gegen Fehlmontagen und Leckagen. Durch die unschlagbaren Montagevorteile und das DKO Dichtprinzip mit zusätzlicher gekammerter Weichdichtung werden Leckagen wirkungsvoll verhindert.
Die 24° Dichtkegelverschraubung ist eine logische Weiterentwicklung zur einstellbaren Verschraubung mit Rohransatz und vormontiertem Schneidring, welche sich ebenfalls in dem umfangreichen Sortiment an VOSS Rohrverbindungen befinden. Durch den am Verschraubungskörper angebrachten Dichtkegel wird eine besonders sichere und dauerhaft stabile Anschlussverbindung erzielt.
VOSS DKO Dichtkegelverschraubungen lassen sich dank kurzer Montagewege und Anzugsdrehmomente einfach und zuverlässig montieren. Durch den am Verschraubungskörper angebrachten Dichtkegel wird eine besonders sichere und dauerhaft stabile Anschlussverbindung erzielt.

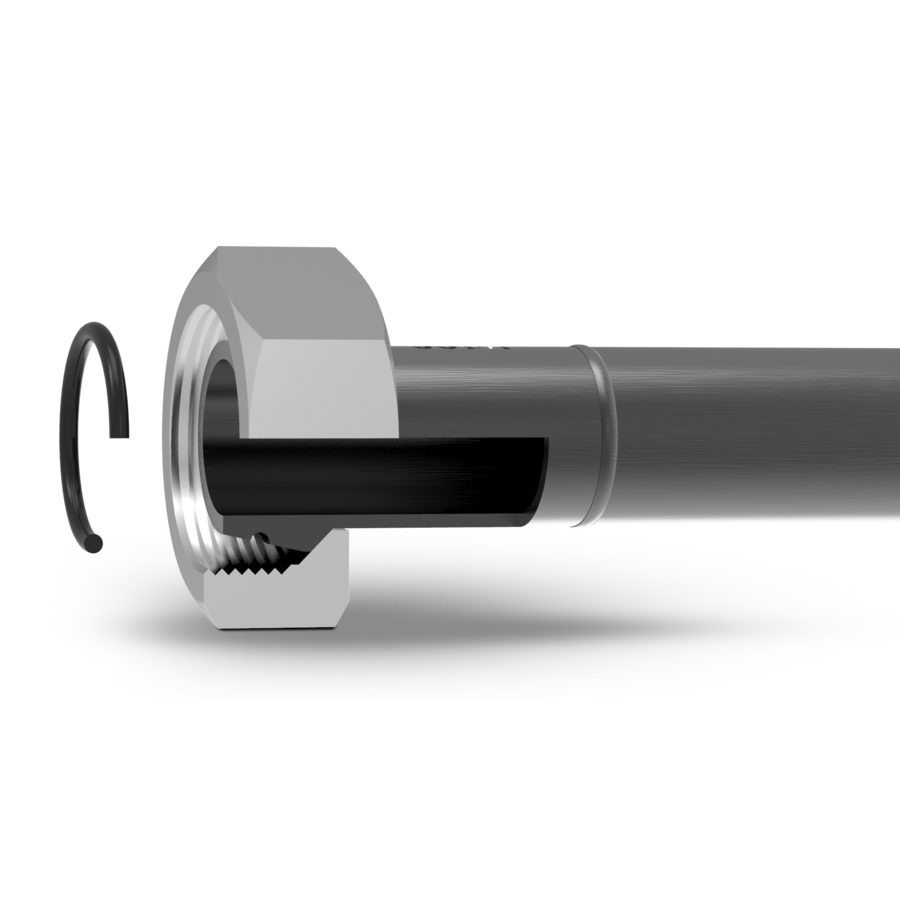

Die Haltefunktion wird von einer speziellen Überwurfmutter mittels eines in einer Nut befindlichen Drahtstiftes übernommen. Nach der Endmontage gewährleistet die formschlüssig befestigte Überwurfmutter eine ausreißsichere Verbindung. Die Dichtfunktion erfolgt durch den gekammerten O-Ring. Hiermit wird eine ideale Feinstdichtung erreicht. Mit einem breiten Spektrum unterschiedlicher Bauformen und Anschlussgrößen von 6 bis 42 Millimeter Rohraußendurchmesser, lassen sich alle üblichen Kombinationen von richtungseinstellbaren Verschraubungen herstellen. Die Anschlussmaße entsprechen exakt der DIN 2353 / ISO 8434-1. Hierdurch ist eine Austauschbarkeit zur traditionellen einstellbaren Schaftversion gegeben.
Produktvorteile
Höchste Leckagesicherheit
Höchste Leckagesicherheit durch metallische Abdichtung mit zusätzlicher Weichdichtung
Kurze Anzugswege
Alle VOSS DKO Verbindungen verfügen über stark verkürzte Anzugswege. Dies reduziert die Aufwände in der Montage maßgeblich.
Reduzierte Anzugskräfte
VOSS DKO Verbindungen benötigen weniger Kraft beim Anziehen. Dies ist besonders unter erschwerten Einbauverhältnissen von entscheidendem Vorteil.
Flexibel in der Anwendung
Das Sortiment an VOSS Dichtkegelverschraubungen umfasst eine Vielzahl an Bauformen und Abmessungen. Somit ist Konstrukteuren größtmögliche Flexibilität im Design ihrer Maschinen und Anlagen gegeben.
Übermontageschutz
Durch die integrierte Anzugsbegrenzung werden Übermontagen wirkungsvoll verhindert.
Korrosionsschutz in Perfektion
VOSS DKO Dichtkegelverschraubungen sind standardmäßig mit VOSS coat gegen Korrosion geschützt.
Technische Daten
Werkstoff
VOSS spezifizierter Sonderwerkstoff mit VOSS coat Korrosionsschutz
Max. Betriebsdruck
Bis zu 500 bar in Baureihe „L“, bis zu 800 bar in Baureihe „S“
Abmessungen
Für Rohre aus Stahl– Rohr-AD 6mm - 42mm
Details auf einen Blick
Erfahren Sie mehr über die Vorteile unserer Dichtkegelverschraubung VOSS DKO
Leckagesicher, auch unter anspruchsvollen Bedingungen
Die Dichtwirkung der VOSS Dichtkegelverschraubungen bleibt auch bei höheren dynamischen Belastungen, Schwingungen und Druckstößen unverändert hoch und sicher. Die gekammerte Weichdichtung sorgt für einen zusätzlichen Leckageschutz.
Eine dauerhafte und wirtschaftliche Alternative
Das VOSS DKO System ist eine der sichersten Anbindungsarten zu DIN/ISO genormten Verschraubungsstutzen mit 24° Konus. Die Dichtfunktion am Stutzen übernimmt der bewährte DKO-Dichtkopf mit zusätzlicher Weichdichtung.
Reduzierte Montagewege und Anzugskräfte
Die benötigten Anzugswege und Montagekräfte bei VOSS Dichtkegelverschraubungen sind geringer als bei herkömmlichen Anbindungsarten, beispielsweise bei Schaftversionen mit Schneidringanschluss. Hierdurch entstehen sichere Verbindungen, besonders unter erschwerten Einbaubedingungen.
Montagevideos
Interessante Informationen zur Montage unserer Produkte finden Sie hier im Videoformat. Bitte beachten Sie im Umgang mit VOSS Vormontagegeräten, Werkzeugen und Produkten stets die aktuellen Bedienungs- und Montageanleitungen.
Anwendungsbeispiele
VOSS DKO Dichtkegelverschraubungen lassen sich dank kurzer Montagewege und Anzugdrehmomente einfach und zuverlässig montieren.
Mobile Arbeitsmaschinen
Wenn es auf eine sichere Funktionserfüllung unter engsten Einbaubedingungen ankommt.
Kunststoffmaschinen
Wenn sichere Verbindungen bei ständigen Lastwechseln und Druckspitzen gefordert sind.
Landwirtschaft
Die robuste Verbindungslösung, wenn es um höchste Zuverlässigkeit bei auftretenden mechanischen Belastungen geht.
